1.概述

系统主要由KL-S系列数据采集器构成，KL－S系列数据采集器配备大量通用模拟量和开关量接口，可以配接各种标准信号输出传感器，用于实时监测设备运行环境状况，采集环境告警数据，统计现场人员出入情况，通过RS485/232标准串行通讯接口将设备数据远传至监控中心，使监控人员直接在监控机房通过上位机观察并控制现场环境，从而使现场设备的维护和保养非常方便,通用接口设计使用户可以自由的定义外挂设备，更加灵活快捷。

1.1系统主要特点

·通过温湿度传感器检测环境温度、湿度值，可以根据设定的上下限值产生温湿度上下限报警，其温湿度上下限参数可以通过键盘或监控中心进行远端或近端设置和修改；

·连接电压电流隔离传感器，检测动力设备工作状态，为保证动力电源工作正常提供参考信息；

·通过电压电流传感器检测空调等设备的供电状态，可以保证重要设备的稳定运行；

·连接离子烟雾传感器，检测室内烟火信息，保证被监控环境的防火安全；

·连接被动红外防盗传感器，监测非法侵入信息，实时上报，保证被监控环境的防盗安全；

·连接浸水传感器，检测地面积水信息，防止被监控环境积水过多，消除由于积水可能造成的设备损伤；

·提供RS485/232标准通讯接口，专用通讯协议，保证通讯方式的通用性；

·采用2×16字符液晶显示，4按键控制，4 LED指示灯指示工作状态，人机界面友好易于操作；

·采用大规模集成电路，减少了分立元件的数量，模块化电源设计，并考虑对过压与雷击的防护；

·内嵌微单片机系统从硬件和软件上均采取先进的抗干扰措施，从而保障监控系统长期稳定的运行；

·提供1个智能通信串口和后台支撑软件，后台软件具备统计数据、列表显示、制图分析等功能。

2．主要功能

2.1通信功能

与监控中心进行信息交换，根据通信协议的要求，把现场采集到的各种实时信息数据处理之后送往监控中心。

·能够用遥信的方式，在监控中心的服务器主机上，分别显示报警站名、报警类型和报警发生位置，并且具有对数据的列表统计，曲线分析，报警记录查询，参数选择控制等功能。

·串行口：RS232、RS485接口可选，通讯速率：300~19200Bit/s可选。

网口输出：IP地址任意设定通过键盘改变通讯速率。

2.2现场报警功能

当现场有报警情况发生时，KL-S系列数据采集器采集到实时信息，将对数据进行处理，逻辑分析判断，具有环境自动报警功能，报警时采集器主机界面上将有相应的指示灯指示报警。

报警类型

温湿度门限，非法入侵、烟雾、浸水、电压报警、电流报警、断电报警等。

2.3自动控制功能

依据现场的实时温度、湿度与环境要求进行逻辑比较，自动控制开关输出，使现场空调器或调节设备启停。

3系统框图

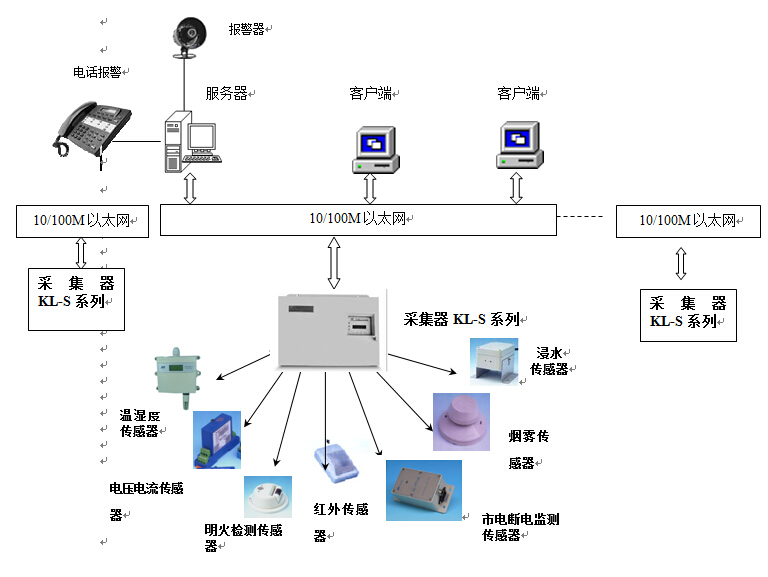

3.1系统结构图  （环境动力监控的系统构成框图）
