前言

智能引导汽车以最短的时间快速找到空闲车位，实现车位引导

提高停车场的使用率

优化规划停车场的车位数量

1、 车位引导系统介绍

车位引导系统主要适用于大、中型地下停车场，广泛用于政府办公楼、火车站和购物中心等公共停车场。其主要工作原理是根据超声波探测器由上往下发出超声波，检测车顶和地面的反射波，由此能够正确地检测出每个车位有无车辆，然后将各个车位停车情况的信息通过网络线路传给控制计算机，计算机通过软件处理，将引导信号传给引导指示器。指示器引导司机快速找到空位。

车位引导系统主要特点：提高停车场的使用率，并更好地管理停车场，降低大中型停车场的经营成本，大大提高了社会效益和经济效益。为顾客消除停车烦恼，轻松停车，节省时间，提高效率，是高级停车场所必备的系统之一，是实力的综合体现。

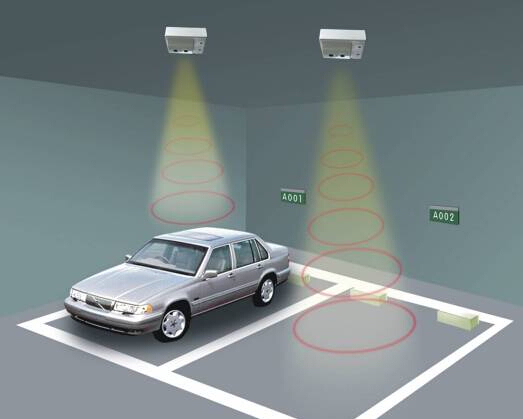

2、 车位引导工作原理

在停车处上方安装超声波检测器，由上往下发射超声波，对从地面或车辆上反射回来的超声波，通过微处理器进行分析，从而做出有车或无车的判断。

3、 系统组成部分

停车场车位引导系统主要由以下组成：

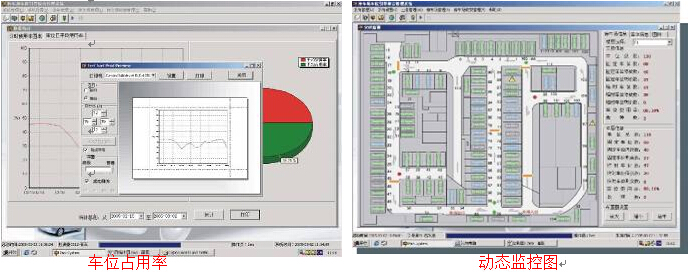

1）系统引导软件：

系统软件实现的主要功能

采用本公司独创的超声波探测器（已申报国家专利）由上往下发出超声波，利用微处理器MCU分析汽车或地面的反射波，精确测量出反射面到探测器的距离，由此准确地检测出每个车位的停车情况。每个探测器将车位有无车辆的信息通过RS485通讯总线传给控制计算机。

3）车位管理器：

对探测器进行分组管理，实现网络通讯的优化管理，保障系统安全，循环检测所辖探测器的状态，并将有关信息传到上位计算机。对下属探测器提供工作电源。

4）信息发布屏：

入口信息屏、分层信息屏和分区信息屏三种。入口信息屏是用来显示停车场的总体信息（本停车场共有多少个车位，现在还剩下多少个车位等数据）；分层信息屏是用来显示本层和其它楼层剩余车位信息；分区信息屏是用来显示各区空车位的信息并指引行驶方向。

5）地感探测器：

是安装在出入路口。有效祢补超声波车辆探测统计延时的问题。

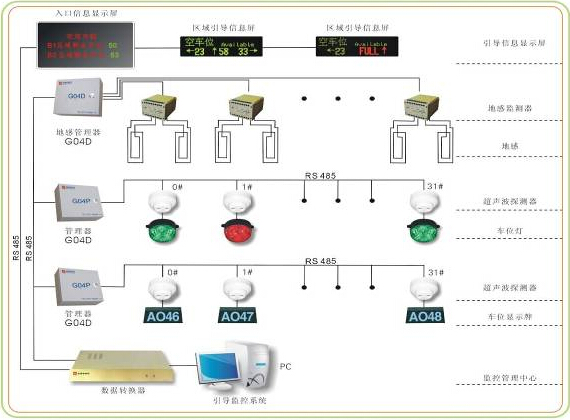

4、 系统结构图

    该系统由三层组成：

    第一层为数据转换器，第二层为软件和计算机。第三层为管理器、车位显示牌和LED显示屏。第四层为车位探测器。该系统由RS485/RS232总线连接而成。

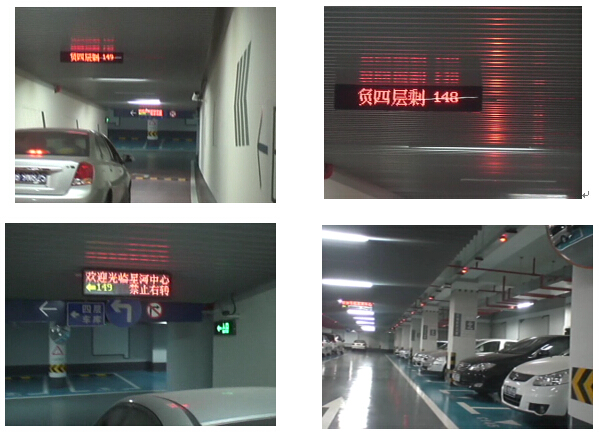

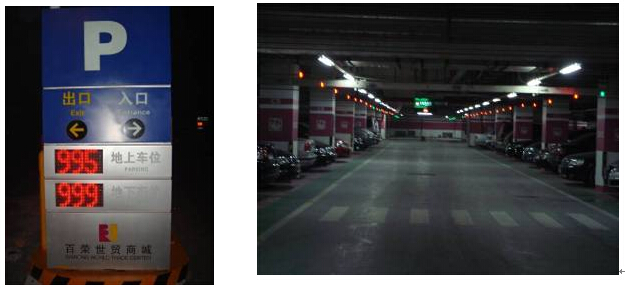

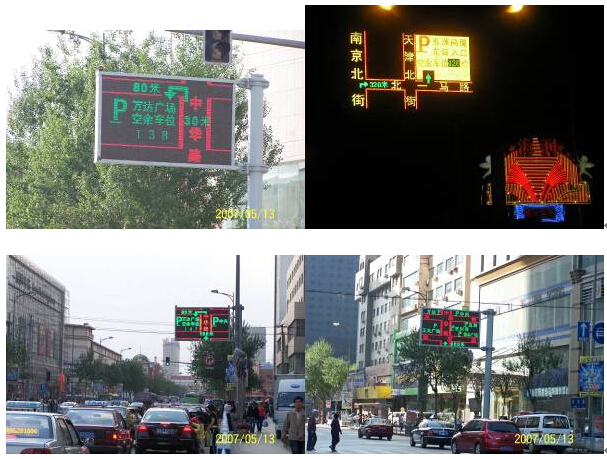

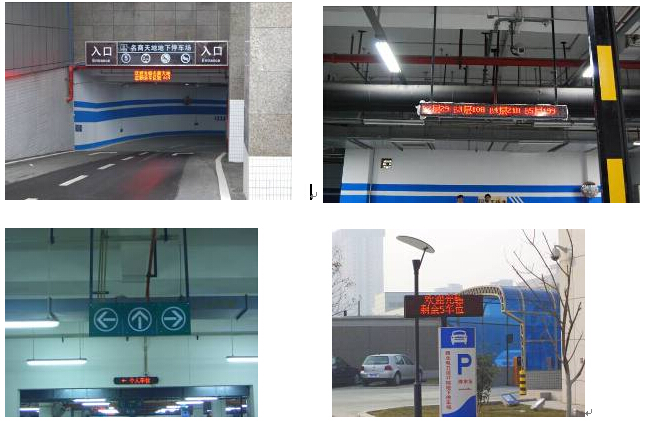

       5、安装案例图
